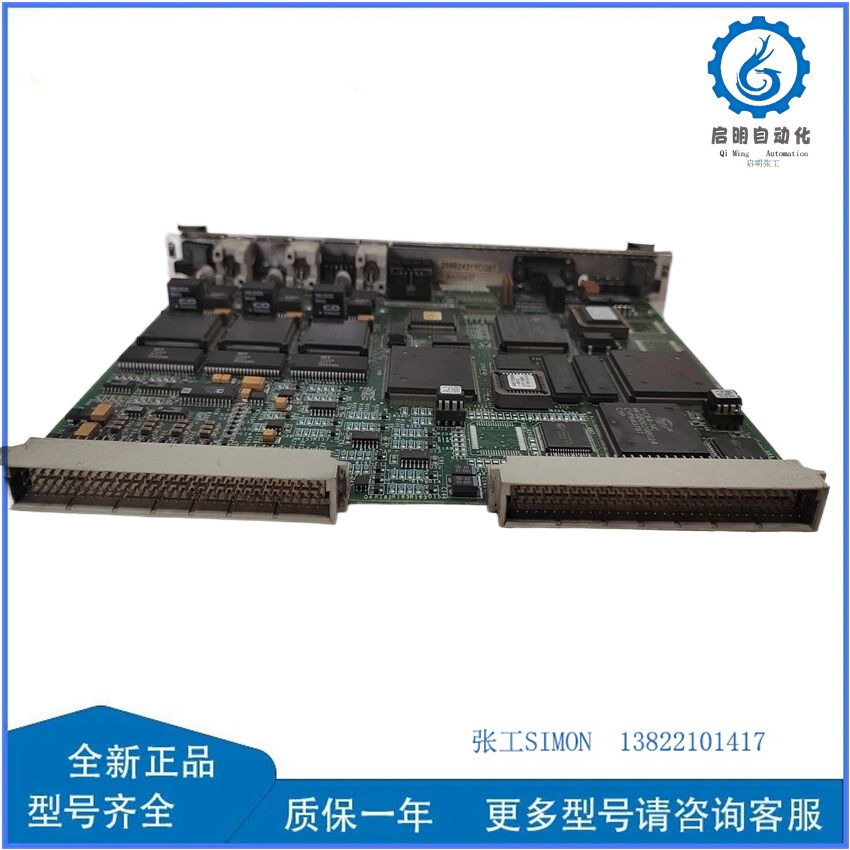

GE IS215VCMIH2BB IS200VCMIH2BCC模块
GE的IS215VCMIH2BB和IS200VCMIH2BCC模块是Mark VIeS控制系统中的关键组件，主要用于高速数据通信、控制逻辑处理以及冗余管理。以下是针对这两个模块的详细解析：
一、模块基本信息
1. IS215VCMIH2BB
- 型号：IS215VCMIH2BB
- 系列：Mark VIeS（安全增强型控制系统，符合IEC 61508 SIL 3认证）
- 功能定位：
- 控制处理器模块：执行用户逻辑（如顺序控制、联锁保护）并管理I/O通信。
- 冗余核心：支持双机热备（Active/Standby），故障时自动切换（<50ms）。
- 安全关键应用：用于核电站、化工等高风险场景的紧急停机系统（ESD）。
2. IS200VCMIH2BCC
- 型号：IS200VCMIH2BCC
- 系列：Mark VIe（标准型控制系统，广泛用于燃气轮机、蒸汽轮机控制）
- 功能定位：
- 通用控制模块：集成逻辑处理、数据采集与通信功能。
- 灵活配置：可作为主控制器或从站，支持多种I/O扩展（如模拟量、数字量、脉冲输入）。
- 工业自动化：适用于发电、石油天然气、水处理等领域的常规控制任务。
二、核心功能对比
| 功能 | IS215VCMIH2BB (Mark VIeS) | IS200VCMIH2BCC (Mark VIe) |
|---|---|---|
| 控制逻辑处理 | 支持安全完整性等级（SIL 3）的逻辑运算（如2oo3表决）。 | 标准逻辑处理（符合IEC 61131-3标准，如梯形图、功能块）。 |
| 冗余机制 | 硬件级冗余（双CPU同步运行，故障时无缝切换）。 | 软件级冗余（需配置冗余机架，切换时间依赖通信延迟）。 |
| 通信接口 | 2×千兆以太网（支持PRP/HSR冗余协议）。 | 1×百兆以太网（标准TCP/IP，可选冗余配置）。 |
| 安全认证 | IEC 61508 SIL 3、TÜV认证。 | 无特定安全认证（适用于非安全关键应用）。 |
| 故障诊断 | 自检覆盖率>99%，实时上报硬件故障（如内存错误、看门狗超时）。 | 基本自检功能（如CPU负荷监测、通信超时报警）。 |
三、技术参数
1. IS215VCMIH2BB
- 处理器：
- 双核ARM Cortex-R5（安全认证内核），主频≥500MHz。
- 独立看门狗定时器（WDT）用于故障检测。
- 内存：
- Flash：512MB（存储固件与用户程序）。
- DRAM：2GB DDR4（缓存实时数据）。
- 通信：
- 以太网：2×1000Base-T（RJ45），支持PRP/HSR冗余。
- 背板总线：Mark VIeS专用高速总线（带宽≥1Gbps）。
- 环境适应性：
- 工作温度：-20℃至+70℃（机柜内安装）。
- 抗振动：符合IEC 60068-2-6（5-200Hz，5g峰值加速度）。
2. IS200VCMIH2BCC
- 处理器：
- 单核PowerPC e500v2，主频≥800MHz。
- 内存：
- Flash：256MB。
- DRAM：1GB DDR3。
- 通信：
- 以太网：1×100Base-TX（RJ45），可选冗余模块扩展。
- 背板总线：Mark VIe标准总线（带宽≥500Mbps）。
- 环境适应性：
- 工作温度：0℃至+60℃（标准工业级）。
四、硬件架构
1. IS215VCMIH2BB
- 双CPU板设计：
- 主CPU（Active）与备用CPU（Standby）通过高速总线同步数据（周期<1ms）。
- 独立电源模块（双路输入，支持热插拔）。
- 安全机制：
- 输入/输出隔离：所有信号通过光耦隔离，防止共模干扰。
- 编码校验：对传输数据执行CRC32校验，确保完整性。
2. IS200VCMIH2BCC
- 单CPU板设计：
- 集成逻辑处理、通信与部分I/O功能（需外接扩展模块）。
- 标准电源接口（单路24V DC输入）。
- 扩展性：
- 支持最多8个I/O子模块（如IS200AEROH2A模拟量输入模块）。
五、安装与配置
1. 硬件安装
- 通用步骤：
- 将模块插入Mark VIe/VIeS机架的专用插槽（注意方向，避免针脚弯曲）。
- 连接以太网电缆至交换机或冗余环网（PRP/HSR配置需使用支持该协议的交换机）。
- 接入24V DC辅助电源（确保极性正确，避免短路）。
2. 软件配置
- IS215VCMIH2BB（Mark VIeS）：
- 使用GE ToolboxST软件（需安全版授权）：
- 安全逻辑组态：通过Function Block Diagram (FBD)或Safety Function Blocks (SFB)编写SIL 3逻辑。
- 冗余配置：设置主备CPU同步参数（如同步周期、故障检测阈值）。
- 安全认证导出：生成符合IEC 61508的验证报告。
- 使用GE ToolboxST软件（需安全版授权）：
- IS200VCMIH2BCC（Mark VIe）：
- 使用标准版ToolboxST：
- 逻辑编程：支持梯形图（LD）、结构化文本（ST）等IEC 61131-3语言。
- I/O映射：绑定模块通道至外部设备（如传感器、执行器）。
- 通信配置：定义Modbus TCP或OPC UA数据点。
- 使用标准版ToolboxST：
六、常见问题与维护
1. 故障现象与排查
| 现象 | IS215VCMIH2BB可能原因 | IS200VCMIH2BCC可能原因 |
|---|---|---|
| CPU故障报警 | 双CPU同步失败、内存校验错误。 | 主CPU过载、看门狗超时。 |
| 通信中断 | PRP/HSR环网断裂、交换机端口故障。 | 以太网电缆松动、IP地址冲突。 |
| I/O无响应 | 安全逻辑锁定输入通道（如ESD触发后自锁）。 | I/O子模块未上电、通道配置错误。 |
2. 维护建议
- 定期备份：通过ToolboxST导出配置文件（.cfg或.xml格式）。
- 固件升级：从GE官方渠道获取最新版本（需验证兼容性）。
- 清洁检查：每2年清理模块表面灰尘，检查散热风扇运行状态（IS215VCMIH2BB配备主动散热）。
七、替代型号与升级
- IS215VCMIH2BB替代：
- IS220VCMIH1A（Mark VIeS新一代模块，支持TSN时间敏感网络）。
- IS200VCMIH2BCC替代：
- IS230VCMIH1A（Mark VIe升级版，处理器性能提升50%）。
八、资源获取
- 官方文档：
- 《Mark VIeS IS215VCMIH2BB Installation and Operation Manual》。
- 《Mark VIe IS200VCMIH2BCC Reference Guide》。
- 培训资源：
- GE官方课程：“Mark VIeS Safety System Configuration”与“Mark VIe Industrial Automation”。
九、注意事项
- 安全操作：
- 维护IS215VCMIH2BB前需断开安全级电源，并悬挂“双重隔离”标识牌。
- 使用防静电手环，避免损坏模块电子元件。
- 合规性：
- IS215VCMIH2BB需符合当地安全法规（如NRC、ATEX）。
- IS200VCMIH2BCC需通过CE/UL认证（出口项目需确认目标市场要求）。
十、示例应用场景
- 核电站安全系统：
- 使用IS215VCMIH2BB模块实现反应堆紧急停堆（SCRAM）逻辑，通过双CPU冗余确保故障安全。
- 燃气轮机控制：
- IS200VCMIH2BCC模块作为主控制器，协调燃料阀、进气导叶（IGV）等执行机构，实现转速与负荷闭环控制。
如需更详细的技术支持（如具体逻辑编程示例、故障代码解析），建议直接联系GE授权服务工程师或查阅官方技术手册。
