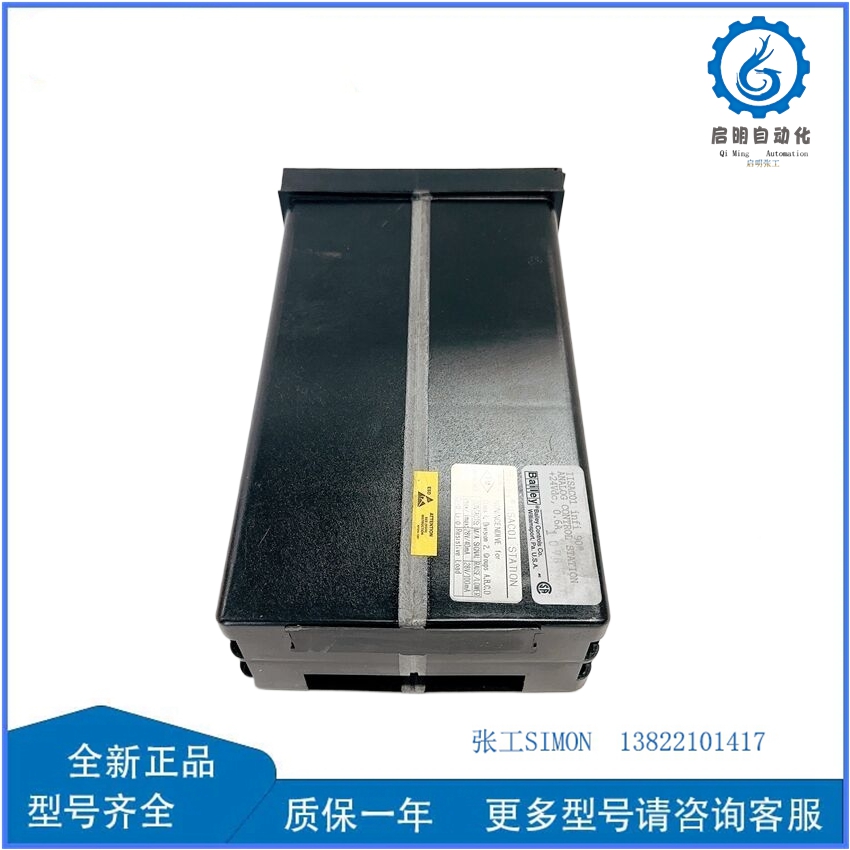

ABB BAILEY IISAC01 INFI 90 模拟控制站
以下是 ABB BAILEY IISAC01 INFI 90 模拟控制站 的技术参数及中文介绍，基于INFI 90分散控制系统（DCS）的硬件架构和功能特性整理：
一、产品概述
ABB BAILEY IISAC01 是贝利控制（BB Bailey，现属艾默生过程管理旗下）为 INFI 90 DCS系统 设计的高性能模拟控制站，主要用于工业过程控制中的连续变量调节（如温度、压力、流量、液位等）。该模块集成信号处理、控制算法执行和通信功能，支持冗余配置，适用于电力、化工、石油天然气等行业的关键控制回路。
二、核心功能
- 模拟信号处理
- 支持多通道模拟量输入（AI）和输出（AO），实现现场信号与控制系统的无缝对接。
- 内置信号调理电路（隔离、滤波、冷端补偿等），确保信号精度与抗干扰能力。
- 控制算法执行
- 运行INFI 90系统标准控制算法（如PID、比率控制、前馈控制等），支持用户自定义逻辑。
- 具备快速响应能力（毫秒级扫描周期），满足动态过程控制需求。
- 冗余与可靠性
- 支持双机热备冗余配置，主备模块自动切换，确保控制连续性。
- 硬件自诊断功能（如通道故障、电源异常），实时触发系统报警。
- 通信集成
- 通过INFI 90高速数据总线（如INFI-NET）与操作站（OIS）、工程师站（EWS）及其他控制站交互数据。
- 支持MODBUS、OPC等开放协议（需配置网关模块），便于与第三方系统集成。
三、技术参数
1. 模拟量输入（AI）参数
| 参数 | 描述 |
|---|---|
| 通道数量 | 8通道（可独立配置为电压、电流、热电偶、热电阻输入） |
| 输入信号类型 | – 电压：±10V、±5V、0-10V、1-5V – 电流：4-20mA、0-20mA – 热电偶：J、K、T、E、S、R、B型 – 热电阻：Pt100、Pt1000、Cu50 |
| 精度 | ±0.1% FS（满量程） |
| 分辨率 | 16位（16-bit ADC） |
| 采样率 | 每通道100ms（可配置） |
| 隔离 | 通道间隔离电压≥1500V AC；通道与地隔离≥2500V AC |
| 输入阻抗 | – 电压：≥1MΩ – 电流：250Ω（内置匹配电阻） |
2. 模拟量输出（AO）参数
| 参数 | 描述 |
|---|---|
| 通道数量 | 4通道（可独立配置为电压或电流输出） |
| 输出信号类型 | – 电压：0-10V、1-5V – 电流：4-20mA、0-20mA |
| 精度 | ±0.2% FS |
| 分辨率 | 16位（16-bit DAC） |
| 负载能力 | – 电压输出：≥1kΩ – 电流输出：≤750Ω |
| 隔离 | 通道间隔离电压≥1500V AC；通道与地隔离≥2500V AC |
3. 控制性能参数
| 参数 | 描述 |
|---|---|
| 扫描周期 | 100ms（典型值，可配置） |
| 控制算法 | PID、比率控制、前馈控制、串级控制、选择控制等 |
| 冗余方式 | 双机热备（主备模块自动切换，切换时间≤50ms） |
| 自诊断功能 | 通道故障、电源异常、通信中断等实时报警 |
4. 环境与可靠性参数
| 参数 | 描述 |
|---|---|
| 工作环境温度 | -20°C至+60°C（存储温度：-40°C至+85°C） |
| 相对湿度 | 5%-95% RH（无冷凝） |
| 振动 | 0.5g（20-2000Hz，运行中） |
| MTBF（平均无故障时间） | ≥100,000小时 |
| 防护等级 | IP20（需配合机柜安装） |
| 认证 | CE、UL、cUL、ATEX（Ex ia IIC T4 Ga，防爆区域适用） |
四、硬件结构
- 模块组成
- 主处理板：运行控制算法，处理输入/输出数据。
- 信号调理板：实现模拟信号隔离、滤波、转换。
- 通信接口板：连接INFI-NET总线，支持冗余通信。
- 电源板：提供24V DC供电，支持过压/过流保护。
- 机架配置
- 支持标准19英寸机柜安装，单机架最多容纳16个IISAC01模块。
- 冗余配置需占用相邻机架插槽，确保主备模块物理隔离。
五、应用场景
- 电力行业
- 锅炉蒸汽温度控制（PID调节喷水减温阀）。
- 汽轮机轴向位移保护（通过AO输出联锁信号）。
- 化工与石化
- 反应釜温度与压力串级控制（多回路协同调节）。
- 精馏塔回流比控制（比率控制算法）。
- 石油天然气
- 压缩机防喘振控制（前馈+反馈复合控制）。
- 管道压力调节（分程控制输出至多台调节阀）。
六、选型与配置建议
- 通道需求计算
- 根据控制回路数量确定模块数量（如8个温度控制点需1个IISAC01模块的AI通道）。
- 预留20%冗余通道，便于后期扩展。
- 冗余配置原则
- 关键控制回路（如安全联锁）必须采用冗余模块。
- 冗余模块需配置独立电源和通信总线。
- 环境适应性
- 高温环境需选择增强型散热模块或机柜空调。
- 防爆区域需确认模块是否通过ATEX/IECEx认证。
七、典型故障排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| AI通道无输入信号 | 传感器断线、模块配置错误、端子松动 | 检查传感器供电、重新配置通道、紧固端子 |
| AO输出值波动 | 负载阻抗不匹配、接地回路干扰 | 调整负载电阻、优化接地设计 |
| 模块无法识别 | 机架总线故障、固件版本不兼容 | 检查机架插槽、升级模块固件 |
| 冗余切换失败 | 主备模块通信中断、电源异常 | 检查冗余链路、更换电源模块 |
八、技术支持与资源
- 官方文档
- 下载《INFI 90 IISAC01 User Manual》和《INFI 90 System Reference》获取详细技术说明。
- 访问艾默生过程管理官网（www.emerson.com/automation）查询产品认证与兼容性。
- 联系支持
- 艾默生中国客服：400-820-3678
- 区域技术支持邮箱：support.china@emerson.com
如需更具体的配置指导或行业应用案例，建议提供控制回路细节（如信号类型、控制算法需求），以便进一步优化方案。
