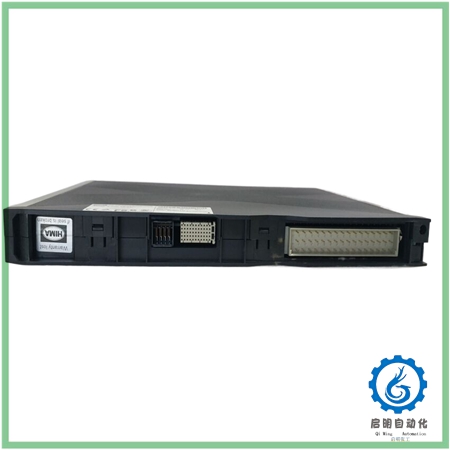

HIMA X-DO1201 985210204 数字量输出模块

HIMA X-DO1201 985210204 是 HIMA 公司（现隶属于 Phoenix Contact）推出的一款高可靠性数字量输出模块，属于其 H41q/H51q 安全控制系统 的核心组件，广泛应用于 过程工业（如化工、石油天然气、制药）和离散制造业（如汽车、能源） 的安全仪表系统（SIS）中，用于执行紧急停车（ESD）、火灾与气体保护（F&G）、燃烧管理等关键安全功能。以下是该模块的详细解析：

1. 产品定位与核心特性

• 类型：TÜV 认证的 SIL 3 安全级数字量输出模块（符合 IEC 61508/IEC 61511 标准）。
• 目标场景：
  • 紧急停车系统（ESD）：在危险发生时切断工艺流程（如关闭阀门、停泵）。
  • 火灾与气体保护（F&G）：触发消防喷淋、通风系统或人员疏散警报。
  • 燃烧管理系统（BMS）：控制燃烧器点火、燃料供应和安全联锁。
• 核心优势：
  • 故障安全设计：输出通道采用“失电关断”机制（默认安全状态），确保断电或故障时设备进入安全模式。
  • 冗余结构：支持 1oo2（二选一） 或 2oo3（三选二） 冗余配置，提高系统可用性。
  • 快速响应：输出延迟 ≤10ms（典型值），满足紧急切断的实时性要求。

2. 硬件规格

• 通道配置：
  • 数字量输出通道：12 个独立通道，每个通道支持 24V DC 负载。
  • 通道分组：通常分为 2 组（每组 6 通道），每组可独立配置参数。
• 电气参数：
  • 输出电压：24V DC（±10%），兼容标准工业负载。
  • 输出电流：每通道最大 0.5A（总电流 ≤6A 模块级）。
  • 负载类型：电阻性、电感性（需外接续流二极管）。
• 物理特性：
  • 尺寸：标准 DIN 导轨安装（180mm × 100mm × 50mm）。
  • 防护等级：IP20（适合控制柜内安装）。
  • 工作温度：-20°C 至 +60°C（工业级宽温）。
  • 认证：TÜV Rheinland、ATEX、IECEx（适用于爆炸性环境）。

3. 软件功能与配置

• 安全功能：
  • 通道诊断：实时监测输出回路开路、短路、过载等故障。
  • 强制测试：支持周期性自动测试（如每月一次），验证输出通道功能。
  • 旁路管理：允许临时旁路单个通道（需授权，用于维护）。
• 配置方式：
  • HIMA Engineering Tool (HIMatrix)：通过专用软件配置通道参数（如输出类型、延迟时间）。
  • 现场总线通信：支持 PROFIBUS-DP 或 Modbus TCP（需确认型号版本），与上位机（如 DCS、HMI）交互。
• 典型配置示例：
  plaintext

  	[Channel 1]
  	Type: Emergency Shutdown (ESD)
  	Output: 24V DC, 0.5A
  	Safety State: De-energized (Fail-Safe)
  	Delay: 5ms
  	Redundancy: 1oo2 with Channel 2

4. 兼容性与生态系统

• 控制器支持：
  • 兼容 HIMA H41q/H51q 系列安全控制器（如 H41q-HS、H51q-HR）。
  • 可与 Phoenix Contact FL SAFETEC 系列控制器集成（因 HIMA 已被收购）。
• 现场设备连接：
  • 直接驱动电磁阀、继电器、声光报警器等安全执行机构。
  • 通过安全继电器（如 PILZ PNOZ）扩展输出容量。
• 协议支持：
  • F-I/O（Fail-Safe Input/Output）：HIMA 专有安全通信协议。
  • PROFIsafe：基于 PROFIBUS-DP 的安全通信（需配置安全适配器）。

5. 典型应用场景

• 化工行业：
  • 在反应釜超压时，通过 X-DO1201 关闭进料阀门并启动泄压系统。
  • 监测可燃气体泄漏，触发通风扇和警报。
• 石油天然气：
  • 在井口压力异常时，紧急切断钻井泵和防喷器。
  • 控制管道阀门，防止油气泄漏扩散。
• 制药行业：
  • 在灭菌柜温度超限时，停止加热并启动冷却系统。
  • 确保洁净室压差符合 GMP 要求，触发空气处理单元调整。

6. 选购与使用建议

• 确认需求：
  • 根据安全完整性等级（SIL）选择模块（X-DO1201 适用于 SIL 3）。
  • 计算负载电流总和，确保不超过模块额定值（6A）。
• 安装与接线：
  • 遵循 HIMA 的安装手册，使用屏蔽电缆减少电磁干扰。
  • 输出端子需单独接地（PE），避免共模干扰。
• 维护与故障排除：
  • 定期检查 LED 指示灯（每个通道有独立状态灯）。
  • 常见问题：
    • 通道故障：检查负载是否短路或过载。
    • 通信中断：确认总线地址和终端电阻设置正确。

7. 替代方案与升级路径

• 若 X-DO1201 停产：
  • 联系 Phoenix Contact 获取替代型号（如 FL SAFETEC XC-DO1201）。
  • 考虑第三方兼容模块（需验证 SIL 认证和协议兼容性）。
• 功能升级：
  • 选择支持 IO-Link Safety 的模块（实现智能化诊断）。
  • 升级到 TSN（时间敏感网络） 兼容模块（未来工业 4.0 需求）。

8. 官方资源与支持

• 产品手册：访问 Phoenix Contact 官网，搜索 “X-DO1201” 下载技术文档。
• 技术支持：
  • 提交在线支持请求（需提供模块序列号）。
  • 联系 HIMA/Phoenix Contact 授权系统集成商获取现场服务。

示例应用案例

• 场景：在某炼油厂的常减压装置中，X-DO1201 模块用于：
  1. 监测塔顶压力（通过安全栅连接压力变送器）。
  2. 当压力超过设定值时，输出信号关闭加热炉燃料阀（SIL 3 联锁）。
  3. 同时触发声光报警，通知操作人员紧急处理。

如需更具体的信息（如接线图、故障代码表），建议提供模块的完整序列号或联系 Phoenix Contact 技术支持。
