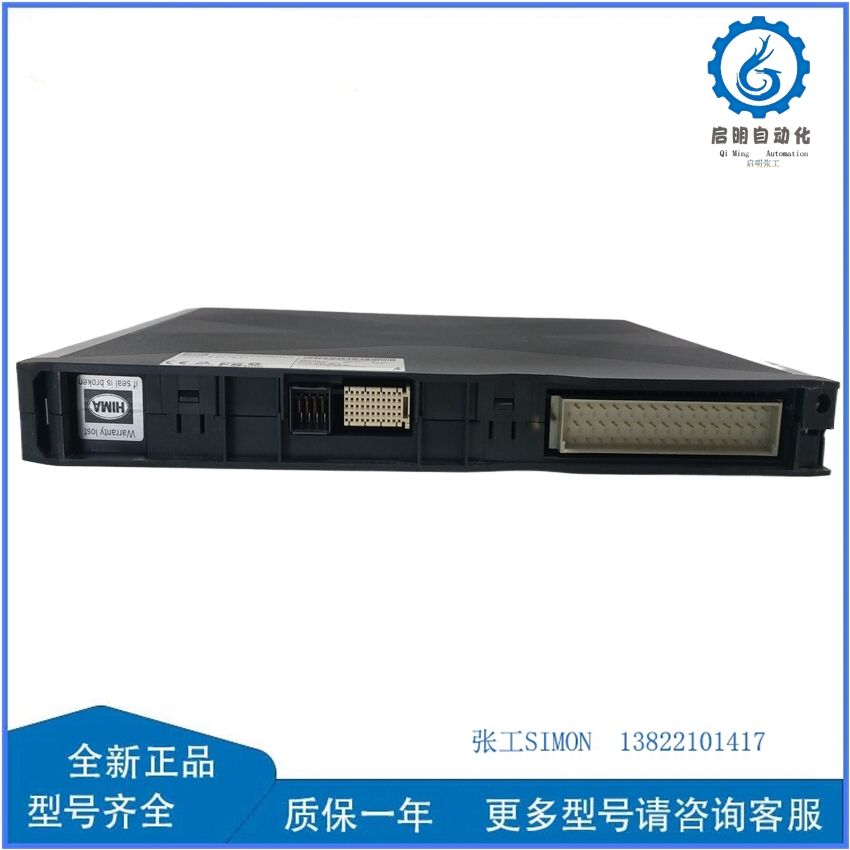

HIMA X-DI1601 985210222 数字量输入模块

HIMA X-DI1601 985210222 是德国HIMA公司生产的一款高可靠性数字量输入模块，属于其F35系列安全控制系统的核心组件。该模块专为工业安全仪表系统（SIS）设计，符合IEC 61508（SIL 3）、IEC 61511等国际安全标准，广泛应用于石油化工、天然气、电力、制药等行业的紧急停车系统（ESD）、火灾与气体检测（F&G）以及过程安全联锁。以下是关于该模块的详细解析：

1. 产品定位

• 类型：16通道数字量输入模块（DI），用于采集现场设备的开关信号（如按钮、限位开关、传感器触点）。
• 核心功能：
  • 将现场二进制信号（0/1）转换为安全控制器可处理的数字信号。
  • 支持冗余配置，确保单通道故障不影响系统安全性。
  • 提供通道级诊断，实时监测输入信号状态及硬件健康状态。
• 典型应用：
  • 紧急停车按钮信号采集。
  • 储罐液位高/低报警信号输入。
  • 压缩机轴振动超限联锁信号检测。

2. 技术参数与特性

参数/特性	描述
通道数量	16路（独立通道，每通道可单独配置）
输入类型	干接点（无源触点）或湿接点（有源24V DC，需外部供电）
信号范围	干接点：闭合（0Ω）/断开（>1kΩ） 湿接点：0V至30V DC（典型24V）
响应时间	≤5ms（从信号变化到输出更新）
冗余支持	支持1oo2（二选一）、2oo3（三选二）等冗余逻辑配置
诊断功能	– 通道断路/短路检测 – 输入信号抖动滤波 – 模块自检（看门狗定时器）
通信接口	通过HIMA专用背板总线与控制器通信（如F35、F8625等）
环境适应性	– 工作温度：-20°C至+70°C（工业级） – 防护等级：IP20（机柜安装）
电源输入	24V DC（±20%），典型功耗≤8W（满载）
安全认证	TÜV、EXIDA认证（SIL 3）、ATEX（Ex ia IIC T4 Ga）

3. 核心功能详解

3.1 安全设计与冗余机制

• 故障安全型设计：
  • 输入通道采用“负逻辑”默认状态（如未接信号时输出安全值0）。
  • 硬件看门狗定时器监测模块运行状态，超时自动复位。
• 冗余配置示例：
  • 1oo2冗余：两个独立通道监测同一信号，任一通道触发即输出安全动作（适用于高可靠性场景）。
  • 2oo3冗余：三个通道投票，至少两个通道一致时输出结果（适用于抗误动作场景）。

3.2 诊断与维护

• 通道级诊断：
  • 通过HIMA系统工具（如HIMatrix Engineering）实时查看每通道状态（正常/断路/短路）。
  • 历史事件记录可追溯至毫秒级，支持故障定位。
• 预防性维护：
  • 模块支持“通道禁用”功能，可在不停机情况下更换故障通道。
  • LED指示灯（每通道独立）直观显示信号状态（绿色=正常，红色=故障）。

3.3 与HIMA控制系统的集成

• F35系列兼容性：
  • 直接插入F35控制器机架，通过背板总线与CPU模块通信。
  • 支持HIMA专用协议（HIMatrix Protocol），确保低延迟数据传输。
• 第三方系统集成：
  • 通过OPC UA或Modbus TCP网关，可与DCS、SCADA系统交换数据。

4. 典型应用场景

4.1 石油化工装置紧急停车系统（ESD）

• 场景描述：某炼油厂催化裂化装置需监测反应器温度高联锁信号。
• 解决方案：
  1. 安装X-DI1601模块至F35控制器机架，配置1oo2冗余通道。
  2. 连接现场温度开关（常闭触点，温度超限时断开）。
  3. 在HIMA工程师站设置联锁逻辑：任一通道检测到断开信号，触发反应器紧急停车。

4.2 天然气压缩机站安全保护

• 场景描述：压缩机轴振动超限需联锁停机。
• 解决方案：
  1. 使用X-DI1601采集振动传感器触点信号（湿接点，24V DC供电）。
  2. 配置2oo3冗余逻辑，避免单通道误动作。
  3. 通过HIMA系统记录振动历史趋势，辅助预测性维护。

5. 选购与配置建议

5.1 型号选择

• 标准型：X-DI1601 985210222（16通道，支持干/湿接点）。
• 防爆型：X-DI1601-Ex（ATEX认证，适用于Zone 0危险区域）。
• 定制型：根据项目需求定制输入电压范围或诊断功能。

5.2 配置步骤

1. 硬件安装：
   • 将模块插入F35控制器机架的空闲插槽，固定螺丝。
   • 连接现场信号线至端子排（注意极性，湿接点需接24V DC电源）。
2. 软件配置：
   • 使用HIMatrix Engineering工具创建项目，定义模块参数：
     • 通道类型（干/湿接点）。
     • 冗余模式（1oo2/2oo3）。
     • 信号滤波时间（防止抖动误触发）。
3. 测试验证：
   • 通过模拟信号发生器测试每通道响应。
   • 触发故障诊断（如短接通道），验证系统报警功能。

6. 维护与故障排除

现象	可能原因	解决方案
通道无输入	接线松动、现场设备未触发	检查端子排接线，用万用表测量信号电压
通道误报警	电磁干扰、信号抖动	增加滤波时间，缩短信号线长度，加装磁环
模块LED全红	电源故障、背板通信中断	检查24V DC供电，重新插拔模块
历史记录丢失	电池电量不足、存储器故障	更换机架电池（CR2032），备份项目文件

7. 替代方案

若X-DI1601模块缺货或需升级，可考虑：

• HIMA官方替代：
  • X-DI3201（32通道，更高密度）。
  • X-DI1601-H（增强型诊断，支持HART协议）。
• 第三方兼容：
  • Triconex 3501E（横河电机，SIL 3认证）。
  • Siemens 6ES7138-4FA04-0AB0（ET 200SP系列，支持冗余）。

8. 资源获取

• 官方文档：
  • 《X-DI1601 Data Sheet》（含技术参数、接线图）。
  • 《HIMatrix F35 System Manual》（系统集成指南）。
• 工具支持：
  • HIMatrix Engineering：配置与诊断软件（需授权）。
  • HIMatrix Diagnostic Tool：便携式测试仪（用于现场调试）。
• 培训服务：
  • HIMA官方提供的“Functional Safety Engineering”课程（线下/线上可选）。

示例场景：
若用户需将X-DI1601用于升级一套老式SIS系统，需注意：

1. 确认原有控制器（如HIMA F75）的背板兼容性（F35系列需专用机架）。
2. 若现场信号为NAMUR传感器（接近开关），需加装信号隔离器转换为干接点。
3. 测试阶段建议先在实验室模拟冗余逻辑，验证通道切换时间（≤10ms）。

建议优先通过HIMA授权分销商或技术支持团队获取最新型号信息和定制化配置建议，确保模块选型与现有系统无缝兼容。
