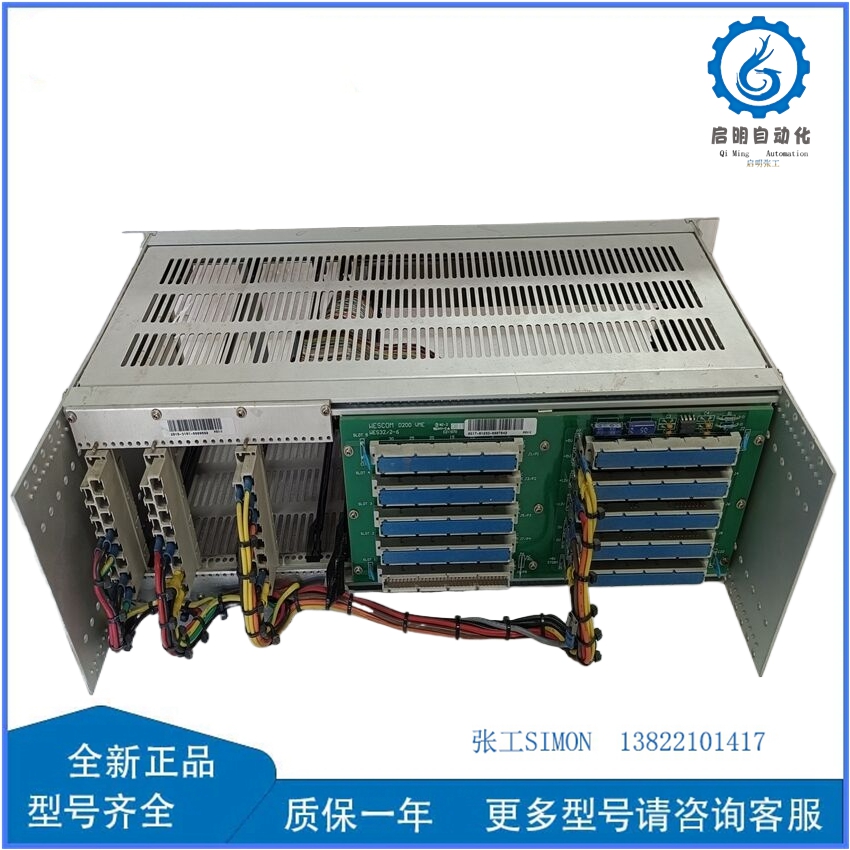

GE WESCOM D200 VME 总线
GE WESCOM D200 VME 是通用电气（GE）旗下Wescom公司推出的一款基于VME总线的高性能工业控制计算机，广泛应用于航空航天、国防、工业自动化、通信等对实时性、可靠性和计算能力要求严苛的领域。以下从系统架构、核心功能、技术参数、应用场景、安装调试及维护等方面展开详细解析：
一、系统架构
- VME总线基础
- 采用VME64x标准（或早期VME32），支持32位/64位数据传输，总线时钟频率可达66MHz（VME64x），带宽高达528MB/s。
- 模块化设计，通过背板总线连接CPU板、I/O板、通信板等，支持热插拔（需背板和模块支持）。
- 硬件组成
- CPU模块：集成处理器（如Intel Pentium、PowerPC）、内存（SDRAM/DDR）、存储（CF卡/SSD）及基本I/O（串口、USB）。
- I/O模块：提供模拟量/数字量输入输出、定时器、计数器等功能。
- 通信模块：支持以太网（10/100/1000Mbps）、光纤通信、CAN总线等。
- 电源模块：冗余设计，支持AC/DC输入，输出多路独立电压（如+5V、+12V、-12V）。
- 软件支持
- 操作系统：兼容VxWorks、Linux、QNX等实时操作系统，或Windows CE（早期型号）。
- 开发环境：提供VME总线驱动库、API接口及调试工具（如GE的Wescom Development Suite）。
二、核心功能
- 高性能实时控制
- 低延迟任务调度（微秒级），适用于电机控制、飞行器导航等实时场景。
- 支持多任务并行处理，通过RTOS实现硬实时响应。
- 高可靠性设计
- 冗余配置：电源、CPU、通信模块可冗余，故障时自动切换。
- 抗干扰能力：符合MIL-STD-461电磁兼容标准，适应恶劣工业环境。
- 看门狗定时器：监控系统运行状态，超时自动复位。
- 扩展性与兼容性
- 支持VME、cPCI、PXI等多种总线标准模块混插（需背板兼容）。
- 提供PMC/XMC扩展槽，可添加FPGA、GPU等加速卡。
- 远程管理与诊断
- 通过以太网实现远程固件升级、日志下载及故障定位。
- 支持SNMP协议，集成至工厂级监控系统。
三、技术参数（以典型型号为例）
| 参数 | 描述 |
|---|---|
| 处理器 | Intel Pentium M 1.8GHz / PowerPC G4 1.0GHz（具体取决于型号） |
| 内存 | 标配256MB DDR SDRAM，最大支持2GB（取决于主板） |
| 存储 | 512MB CF卡（可扩展至8GB），或SATA SSD（需适配器） |
| VME总线 | VME64x，支持32位/64位数据传输，时钟频率66MHz |
| I/O接口 | 2x RS-232/422/485串口，2x USB 2.0，1x GPIO（16路可编程） |
| 网络接口 | 2x 10/100/1000Mbps以太网（RJ45/光纤可选） |
| 电源 | 冗余AC 85-264V或DC 18-36V输入，输出功率≥200W |
| 环境适应性 | 工作温度：-40℃~+85℃（工业级）；存储温度：-55℃~+125℃ |
| 机械尺寸 | 6U VME标准（233.35mm×160mm），高度160mm（6U） |
| 防护等级 | IP20（标准机架安装），可选IP65防护套件 |
四、典型应用场景
- 航空航天
- 飞行器导航与控制（如无人机飞控计算机）、卫星有效载荷管理。
- 示例：GE为某型导弹提供的D200 VME系统，实现多传感器数据融合与制导控制。
- 国防与军事
- 雷达信号处理、电子对抗设备、舰载控制系统。
- 示例：海军舰艇的武器系统控制计算机，需满足MIL-STD-810环境适应性要求。
- 工业自动化
- 高炉控制系统、核电站安全监控、石油天然气管道SCADA系统。
- 示例：钢铁厂连铸机控制，通过D200 VME实时采集温度/压力信号并调整工艺参数。
- 通信与网络
- 基站控制器、光传输设备、数据中心管理节点。
- 示例：5G基站BBU（基带处理单元），需处理高密度用户数据流。
五、安装与调试
- 机械安装
- 将D200 VME系统插入标准VME机架（如Schroff、Elma品牌），确保背板连接器对齐并锁紧。
- 安装散热风扇或液冷模块（若需强制风冷/液冷），保持进风口/出风口畅通。
- 电气接线
- 电源接线：
- 使用屏蔽电缆连接电源模块，L/N线径≥2.5mm²，地线≥4mm²。
- 冗余电源需独立接线，避免单点故障。
- I/O接线：
- 模拟量信号：使用双绞屏蔽线，屏蔽层单端接地（靠近D200端）。
- 数字量信号：采用差分对（如RS-422/485），减少干扰。
- 电源接线：
- 参数配置
- 通过串口或网络连接至上位机，使用GE Wescom ConfigTool配置：
- 设置IP地址、子网掩码（若启用以太网）。
- 配置I/O模块量程、滤波时间及报警阈值。
- 下载RTOS镜像及用户程序至CF卡/SSD。
- 通过串口或网络连接至上位机，使用GE Wescom ConfigTool配置：
- 系统启动
- 观察前面板LED指示灯：
- POWER（绿色）：电源正常。
- RUN（绿色）：系统运行。
- FAULT（红色）：硬件故障（需查看日志）。
- 通过串口终端或网络登录系统，验证I/O及通信功能。
- 观察前面板LED指示灯：
六、维护与故障排除
- 日常检查
- 定期清洁机架内部灰尘，防止散热不良导致过热。
- 监控电源模块输出电压（如+5V、+12V），波动范围应≤±5%。
- 常见故障处理
- 故障代码E01（VME总线超时）：
- 检查背板连接器是否氧化，重新插拔模块。
- 验证VME总线时钟配置是否正确。
- 故障代码E02（I/O通道异常）：
- 使用万用表测量信号输入/输出值，确认是否超出量程。
- 检查I/O模块固件版本，升级至最新版。
- 系统崩溃：
- 通过看门狗复位或强制重启。
- 分析内核日志（如VxWorks的syslog），定位软件缺陷。
- 故障代码E01（VME总线超时）：
- 备件管理
- 储备关键模块（如CPU、电源）及易损件（如散热风扇、连接器）。
- 建立备件库存管理系统，记录模块序列号及校准日期。
七、资源获取
- 官方文档：访问GE官网下载D200 VME的用户手册、技术规格书及接线图。
- 软件工具：使用GE Wescom Development Suite进行程序开发及调试。
- 技术支持：联系GE授权代理商或通过其GlobalCare Support Portal提交问题。
- 替代方案：若需升级，可考虑GE的PACSystems RXi系列或第三方VME产品（如Kontron、Curtiss-Wright）。
