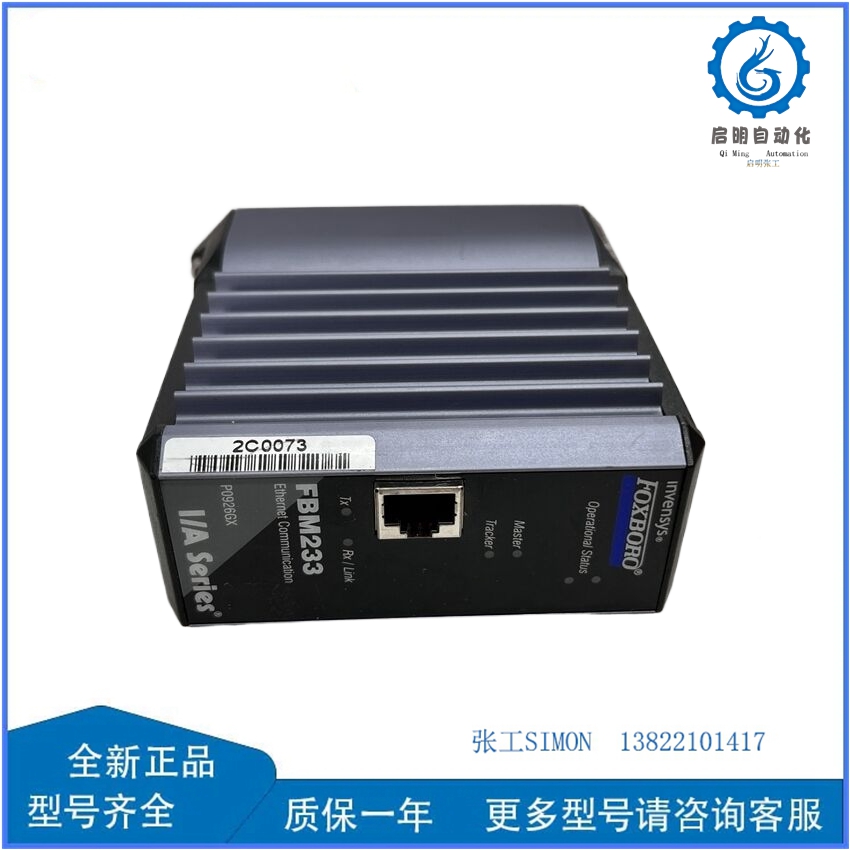

FOXBORO FBM233 P0926GX  现场总线模块

FOXBORO（福克斯波罗，现属施耐德电气旗下）的 FBM233 P0926GX 是一款工业自动化领域的现场总线模块（Fieldbus Module），通常用于分布式控制系统（DCS）中，如 I/A Series 系统。以下是关于该模块的详细解析：

1. 模块基础信息

• 型号：FBM233 P0926GX
• 系列：属于 FOXBORO I/A Series 系统的现场总线模块（FBM）。
• 类型：模拟量输入模块（AI），用于采集现场设备的连续信号（如温度、压力、流量等）。
• 功能：
  • 将现场传感器（如热电偶、热电阻、4-20mA变送器）的模拟信号转换为数字信号，供DCS控制器处理。
  • 支持多通道输入（通常为8通道），每通道独立配置量程和滤波参数。

2. 技术参数

输入通道

• 通道数：8通道（具体需确认，部分型号可能为4或16通道）。
• 信号类型：
  • 热电偶（TC）：支持K、J、T、E、S、R、B、N等类型。
  • 热电阻（RTD）：支持PT100、PT1000、Cu50等。
  • 电压/电流信号：0-10V、1-5V、4-20mA（需确认是否支持所有类型）。
• 量程范围：
  • 热电偶：根据类型不同（如K型：-200°C至+1250°C）。
  • 热电阻：根据类型不同（如PT100：-200°C至+850°C）。
  • 电流/电压：可配置为0-20mA、4-20mA、0-10V等。
• 精度：
  • 热电偶：±0.1°C（典型值）。
  • 热电阻：±0.05°C（典型值）。
  • 电流/电压：±0.1% FS（满量程）。
• 分辨率：16位（即65536分度）。

电气特性

• 供电：
  • 由DCS机架统一供电（通常为24V DC或48V DC）。
• 隔离：
  • 通道间隔离：1500V AC（防止通道间干扰）。
  • 通道与地隔离：1500V AC（提高抗干扰能力）。
• 输入阻抗：
  • 电压信号：≥1MΩ。
  • 电流信号：250Ω（需外接250Ω电阻将4-20mA转换为1-5V）。

环境适应性

• 工作温度：-20°C 至 +70°C（工业级）。
• 存储温度：-40°C 至 +85°C。
• 湿度：5%至95% RH（无冷凝）。
• 防护等级：IP20（机柜内安装）。
• 抗振动：符合IEC 60068-2-6标准（10-55Hz，0.35mm振幅）。

3. 核心特性

• 冷端补偿（CJC）：
  • 对于热电偶输入，模块内置冷端温度传感器，自动补偿环境温度对测量结果的影响。
• 断线检测：
  • 可检测传感器断线或短路故障，并通过DCS报警通知操作员。
• 滤波功能：
  • 每通道可配置数字滤波（如低通滤波），抑制高频噪声（滤波时间可调）。
• 诊断功能：
  • 模块自检：开机时自动检测硬件故障（如EEPROM错误、ADC故障）。
  • 通道状态：通过LED指示灯或DCS软件显示通道是否正常（如绿色=正常，红色=故障）。
• 冗余设计：
  • 支持热备冗余配置（需搭配冗余机架和控制器），提高系统可靠性。

4. 通信与配置

• 总线协议：
  • 使用 FOXBORO I/A Series 专用的现场总线（如 FOXCOM 或 Control Microscanner 协议）。
  • 也可通过 Modbus TCP/IP 或 OPC UA 与第三方系统集成（需配置网关）。
• 地址设置：
  • 通过模块上的DIP开关或DCS软件配置总线地址（确保唯一性）。
• 配置工具：
  • 使用 FOXBORO System Software（如Control Builder）进行通道参数配置（量程、滤波、报警阈值等）。
  • 支持在线参数修改（无需停机）。

5. 应用场景

• 过程控制：
  • 石油化工：反应釜温度监测、管道压力测量。
  • 电力：锅炉蒸汽温度控制、发电机冷却水流量监测。
  • 制药：灭菌柜温度记录、发酵罐pH值测量。
• 能源管理：
  • 供暖系统：热网供水/回水温度监测。
  • 光伏电站：逆变器输出功率测量。
• 环境监测：
  • 污水处理：曝气池溶解氧浓度测量。
  • 废气处理：烟囱排放气体成分分析（需搭配气体分析仪）。

6. 选型与替代建议

• 确认需求：
  • 输入信号类型（热电偶/热电阻/电流/电压）。
  • 通道数（8通道是否满足需求）。
  • 是否需要冗余功能或特殊认证（如ATEX防爆）。
• 替代型号：
  • 若FBM233 P0926GX停产，可考虑同系列升级版（如FBM233 P0926GY）或功能相近型号（如FBM242模拟量输出模块+FBM233组合）。
  • 第三方兼容模块需谨慎选择，确保与I/A Series系统兼容（如通过FOXBORO认证的模块）。

7. 维护与故障排除

常见问题

• 测量值异常：
  • 检查传感器接线是否松动或断路。
  • 确认量程配置是否与传感器匹配（如PT100误配为K型热电偶）。
  • 校准模块（使用标准信号源进行零点/满量程校准）。
• 通信中断：
  • 检查总线地址是否冲突。
  • 确认机架电源是否正常（模块LED是否亮起）。
  • 检查网线或总线连接器是否损坏。
• 模块不识别：
  • 重新上电或复位模块。
  • 检查DCS软件中是否加载了正确的模块固件。

维护工具

• 校准设备：
  • 使用标准信号源（如Fluke 754过程校准仪）校准模拟量输入。
• 诊断软件：
  • 使用FOXBORO System Diagnostic Tool 查看模块日志和错误代码。
• 备件：
  • 备用模块、传感器接线端子、总线连接器（用于快速更换）。

8. 购买建议

• 官方渠道：
  • 通过施耐德电气（原FOXBORO）授权代理商或官网购买，确保正品和售后服务（如3年质保）。
• 二手设备：
  • 若选择二手模块，需验证：
    • 使用时长（通过DCS系统日志或模块标签）。
    • 外观完整性（无进水、腐蚀痕迹）。
    • 功能测试（在实验室环境下模拟输入信号验证测量精度）。

9. 安全注意事项

• 断电操作：
  • 更换或维修模块前必须切断DCS机架电源，避免电击风险。
• 防静电措施：
  • 操作时佩戴防静电手环，防止静电损坏模块电路板。
• 合规性：
  • 确保模块符合当地安全标准（如CE、UL、ATEX（防爆场景））。

10. 扩展功能（可选）

• 集成HART协议：
  • 部分型号支持HART通信，可读取智能变送器的附加信息（如设备状态、诊断数据）。
• 无线传输：
  • 通过无线适配器（需选配）将模块数据上传至云端或移动终端（适用于远程监控场景）。

如需更详细的技术参数（如具体输入信号类型、校准步骤），建议直接联系施耐德电气技术支持或查阅FOXBORO官方文档（如 FBM233 User Manual 或 Technical Specification）。
