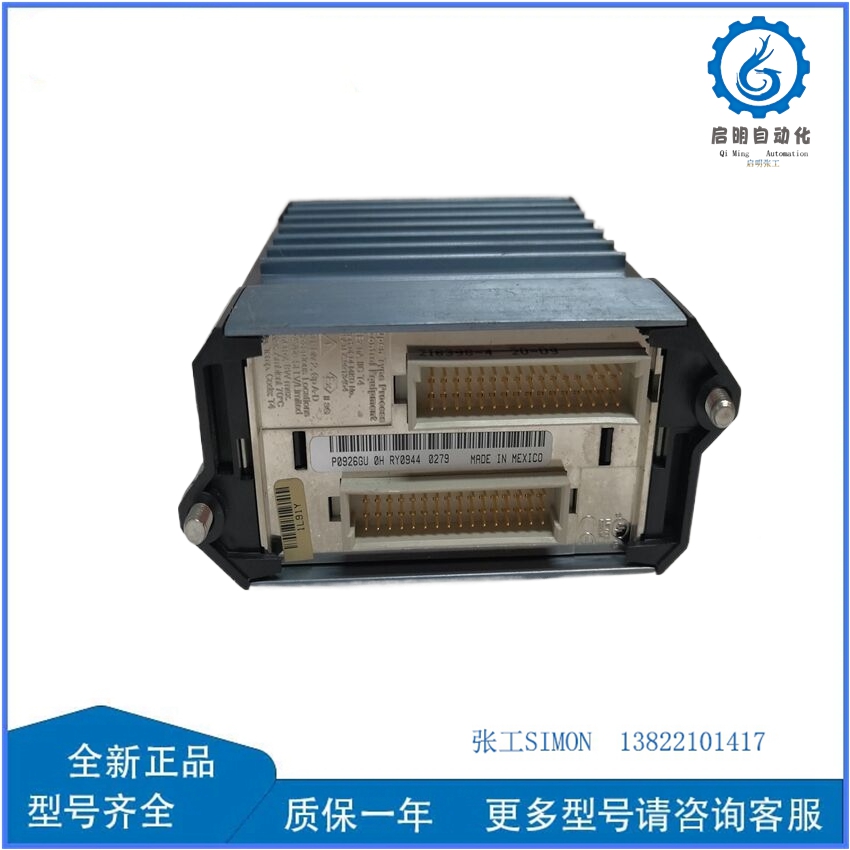

FOXBORO FBM230 P0926GU  I/A Series 分布式控制系统

FOXBORO（现为施耐德电气旗下品牌）的 FBM230 P0926GU 模块是 I/A Series 分布式控制系统（DCS） 中的核心组件，主要用于现场信号的采集与控制。以下是关于该模块的详细解析：

1. 模块定位与用途

• 系列归属：属于FOXBORO I/A Series系统的 FBM（Fieldbus Module） 系列，用于连接现场仪表与控制系统。
• 核心功能：
  • 模拟量输入（AI）：采集温度、压力、流量等连续信号（如热电偶、热电阻、4-20mA信号）。
  • 模拟量输出（AO）：输出控制信号（如4-20mA）至调节阀、变频器等执行机构。
  • 现场总线通信：通过 FOXBORO的专有总线协议（或兼容标准协议）与主控制器（如CP节点）通信。

2. 关键特性（基于型号推测）

• 型号分解：
  • FBM230：模块类型标识，可能表示“2通道模拟量模块”或特定功能组合（需确认具体定义）。
  • P0926GU：订单号或硬件版本号，用于区分不同批次或配置的模块。
• 通道配置：
  • 可能为 2通道模拟量输入、2通道模拟量输出 或 1AI+1AO混合配置（需参考官方文档）。
  • 支持多种信号类型（如TC、RTD、mV、V、mA），通过跳线或软件配置切换。
• 电气特性：
  • 输入范围：
    • 热电偶：K/J/T/E等类型，支持冷端补偿。
    • 热电阻：Pt100/Pt1000，3线制或4线制连接。
    • 电流信号：4-20mA、0-20mA（需外部供电或模块供电）。
    • 电压信号：0-5V、1-5V、0-10V等。
  • 输出范围：
    • 电流输出：4-20mA（负载能力通常≥500Ω）。
    • 电压输出：0-10V（需确认模块是否支持）。
• 精度与分辨率：
  • 输入精度：±0.1% FS（满量程）或更高。
  • 输出精度：±0.2% FS或更高。
  • 分辨率：16位（65536点）或更高。
• 通信接口：
  • 通过 FOXBORO的S9000总线 或 冗余总线 与主控制器通信。
  • 部分型号可能支持 Modbus TCP/IP 或 HART协议（需确认）。
• 诊断功能：
  • 通道级故障检测（如断线、短路、超量程）。
  • 模块自诊断（如电源故障、通信中断）。
  • 支持 HART透传（若集成HART功能），可读取现场智能仪表的附加信息。

3. 典型应用场景

• 过程控制：
  • 石油、化工、电力等行业的DCS系统，用于温度、压力、流量等关键参数的监测与控制。
  • 示例：锅炉蒸汽温度控制、反应釜压力调节。
• 制药与食品：
  • 符合GMP要求的洁净环境，监测反应釜温度、pH值等。
• 水处理：
  • 污水处理厂的溶解氧（DO）监测、加药泵流量控制。
• 冶金与建材：
  • 高炉温度控制、水泥窑尾气体分析。

4. 选型注意事项

• 确认通道类型与数量：
  • 根据现场信号数量选择单通道、双通道或多通道模块。
  • 示例：若需监测2个温度点，选择2AI模块；若需控制1个阀门并监测1个压力，选择1AO+1AI混合模块。
• 信号类型匹配：
  • 确保模块支持现场仪表的信号类型（如TC/RTD/mA/V）。
  • 注意热电阻的接线方式（3线制需模块支持补偿）。
• 环境适应性：
  • 确认工作温度范围（如-20℃至+70℃）和防护等级（如IP20）。
  • 防爆场景需选择Ex认证型号（如ATEX Zone 2）。
• 冗余需求：
  • 关键回路建议选择冗余配置（双模块并行运行）。
• 认证要求：
  • 根据行业规范选择符合 CE、UL、FM 或 GB 标准的模块。

5. 安装与配置

• 机械安装：
  • 支持DIN导轨安装或机架安装，需预留散热空间。
  • 避免与强电磁干扰源（如变频器、大功率电机）近距离安装。
• 电气接线：
  • 输入通道：
    • 热电偶：连接正负极（注意极性），模块自动冷端补偿。
    • 热电阻：连接3根导线（模块内部补偿引线电阻）。
    • 电流信号：串联接入回路，注意极性。
  • 输出通道：
    • 连接执行机构（如调节阀、变频器），注意负载容量。
  • 电源：
    • 模块通常需24V DC供电（由系统电源或外部电源提供）。
• 软件配置：
  • 使用FOXBORO的 Control Builder 或 Asset Management 软件配置通道参数（如量程、报警值、滤波时间）。
  • 分配I/O标签，与控制逻辑关联。
  • 启用HART功能（若支持）以读取智能仪表数据。

6. 维护与故障排除

• 常见问题：
  • 输入信号异常：
    • 检查接线是否松动、仪表是否损坏。
    • 确认模块量程设置与仪表输出匹配。
  • 输出不动作：
    • 检查负载是否过载、执行机构是否故障。
    • 确认模块输出类型（如电流/电压）与执行机构匹配。
  • 通信中断：
    • 检查总线终端电阻是否正确安装。
    • 确认波特率、节点地址设置一致。
• 维护建议：
  • 定期校准模块（建议每1-2年校准一次）。
  • 使用FOXBORO官方诊断工具（如 FBM Test Utility）监控模块状态。
  • 清洁模块表面灰尘，避免接触不良。

7. 替代方案与升级路径

• FOXBORO内部替代：
  • 若FBM230停产，可升级为新一代 FBM24x系列（如FBM242、FBM243），支持更多通道和更高精度。
  • 或选择 FBM2000系列（基于EtherNet/IP协议），兼容现有系统但通信速率更高。
• 第三方兼容模块：
  • 部分厂商提供兼容FOXBORO接口的模块（如MACTek、ProSoft），但需验证性能和安全性。

8. 资源获取

• 官方文档：
  • 联系施耐德电气/FOXBORO销售或访问官网下载《FBM230 Technical Manual》《Installation Guide》。
• 技术支持：
  • 通过施耐德电气全球支持中心或本地办事处获取技术支持。
• 培训资源：
  • 施耐德电气提供I/A Series系统的培训课程，可提升应用能力。

示例配置（假设场景）

• 应用：监测反应釜温度（Pt100 RTD）并控制加热蒸汽阀门（4-20mA信号）。
• 选型：FBM230（1AI+1AO混合模块）。
• 接线：
  • AI通道：连接Pt100 RTD（3线制）。
  • AO通道：连接调节阀定位器（4-20mA输入）。
• 通信：通过S9000总线与CP节点通信，波特率1Mbps。
• 配置：
  • AI量程：0-150℃（对应RTD电阻范围）。
  • AO量程：4-20mA对应0-100%阀门开度。

如需更精确的信息，建议提供模块的完整型号或应用场景细节，以便进一步分析。
