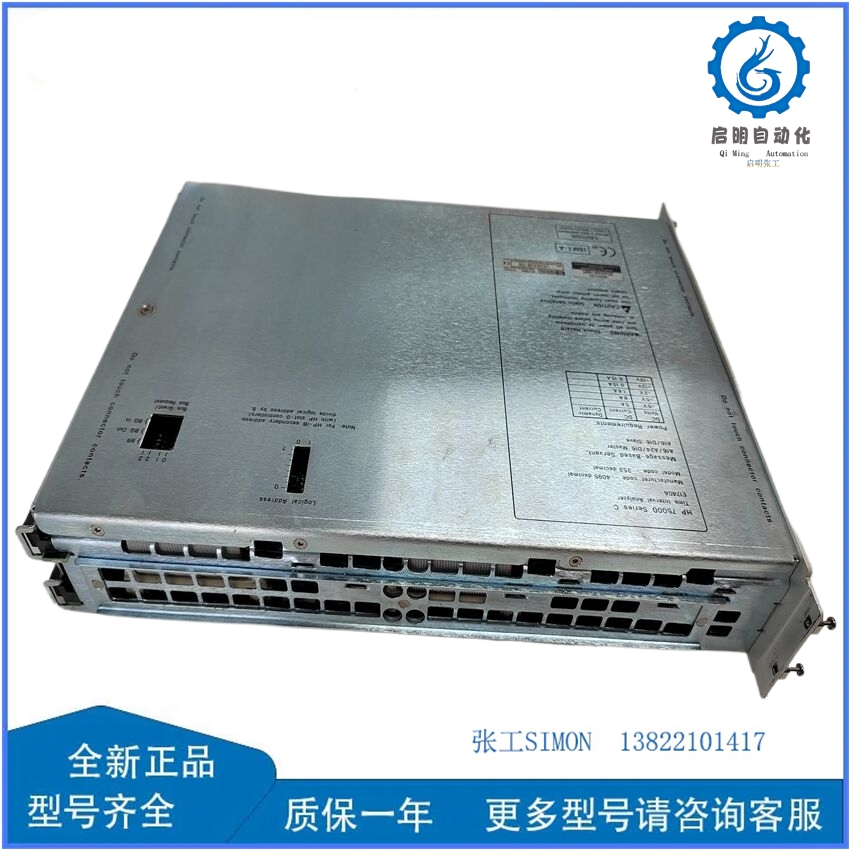

Agilent HP E1740A 模块
以下是关于 Agilent HP E1740A 模块 的详细解析，涵盖其基本功能、技术规格、应用场景、操作维护及替代方案等内容：
1. 模块概述
- 品牌与型号：
- Agilent HP E1740A 是安捷伦（Agilent，原惠普HP）生产的 GPIB（IEEE-488）控制器模块，属于E1700系列，用于扩展计算机与测试仪器的GPIB通信能力。
- 该模块通常集成在 VXI（VMEbus eXtensions for Instrumentation）或 PXI（PCI eXtensions for Instrumentation）机箱 中，作为嵌入式控制器或接口卡使用。
2. 核心功能
- GPIB通信控制：
- 实现计算机与GPIB仪器（如示波器、信号发生器、万用表）之间的双向数据传输。
- 支持IEEE-488.1标准协议，兼容SCPI（Standard Commands for Programmable Instruments）命令集。
- 多设备管理：
- 可连接最多14台GPIB仪器，通过地址设置（0-30）实现并行控制。
- 嵌入式控制（部分配置）：
- 作为VXI/PXI机箱的主控制器，直接运行测试程序，无需外部PC。
3. 技术规格
| 参数 | 典型值/范围 | 说明 |
|---|---|---|
| 接口类型 | GPIB（IEEE-488） | 兼容SH1、AH1、T5、L4、M0模式 |
| 传输速率 | 最高1.5 MB/s（取决于仪器支持） | 异步传输模式下 |
| 连接器 | IEEE-488标准24针接口 | 支持菊花链拓扑 |
| 操作系统支持 | Windows 95/98/NT/2000/XP, Linux | 需安装Agilent IO Libraries Suite |
| VXI/PXI兼容性 | VXI C-size, PXI 3U/6U | 需匹配机箱插槽规格 |
| 触发功能 | 支持外部触发输入/输出 | 用于多仪器同步 |
4. 应用场景
- 自动化测试系统（ATE）：
- 在生产线或实验室中，通过E1740A控制多台GPIB仪器，实现自动化校准、数据采集和报告生成。
- 研发与设计验证：
- 工程师使用该模块搭建测试平台，快速验证电路性能（如信号完整性、电源噪声）。
- 教育领域：
- 高校实验室用于教学，演示仪器控制原理和编程方法（如LabVIEW、VB、C++）。
- 远程监控：
- 结合LAN-GPIB转换器，实现远程控制测试设备（需额外硬件支持）。
5. 操作与编程
- 软件工具：
- Agilent IO Libraries Suite：配置GPIB地址、检测连接设备。
- Agilent VEE Pro：图形化编程环境，适合快速开发测试流程。
- LabVIEW/NI-488.2：通过NI驱动与E1740A通信。
- 编程示例（SCPI命令）：
c
// 初始化GPIB接口（C语言示例） int main() { int dev = ibdev(0, 1, 0, T1s, 1, 0); // 连接GPIB地址1的设备 ibwrt(dev, “*IDN?\n”, 6); // 发送查询命令 char buf[256]; ibrd(dev, buf, 256); // 读取响应 printf(“Instrument ID: %s\n”, buf); ibonl(dev, 0); // 关闭连接 return 0; }
6. 维护与故障排查
- 常见问题：
- 通信失败：检查GPIB电缆连接、设备地址设置、终端电阻（最后一台仪器需接终端器）。
- 驱动冲突：卸载旧版IO Libraries，重新安装最新版本。
- 模块未识别：确认机箱电源正常，尝试更换插槽测试。
- 维护建议：
- 定期清洁接口针脚，避免氧化导致接触不良。
- 备份关键测试程序，防止软件升级导致兼容性问题。
- 参考《Agilent E1740A User Manual》中的自检流程（Self-Test）。
7. 替代方案
- 直接替代型号：
- Keysight E5810A：新一代GPIB-USB/LAN转换器，支持远程控制。
- National Instruments GPIB-PCI/PXI-84xx系列：功能类似，兼容NI生态。
- 升级方向：
- 若系统需更高带宽，可迁移至 LXI（LAN-based Instrumentation） 或 USB/以太网接口仪器。
- 对于新项目，建议采用 PXI Express 或 AXIe 模块化平台，提升集成度和速度。
8. 资源获取
- 官方文档：
- 下载《Agilent E1740A Reference Manual》和《Programming Guide》：Keysight官网（需注册）。
- 技术支持：
- 联系Keysight（原Agilent）技术支持，获取固件更新或硬件维修服务。
- 二手市场：
- 在eBay、淘宝等平台可找到二手E1740A，需验证功能正常（如自检通过）。
如需进一步分析具体故障现象（如错误代码、系统配置），或确认模块与特定仪器的兼容性，建议提供更多上下文信息。
