BENTLY 3500/15 127610-01 机械保护与监测系统

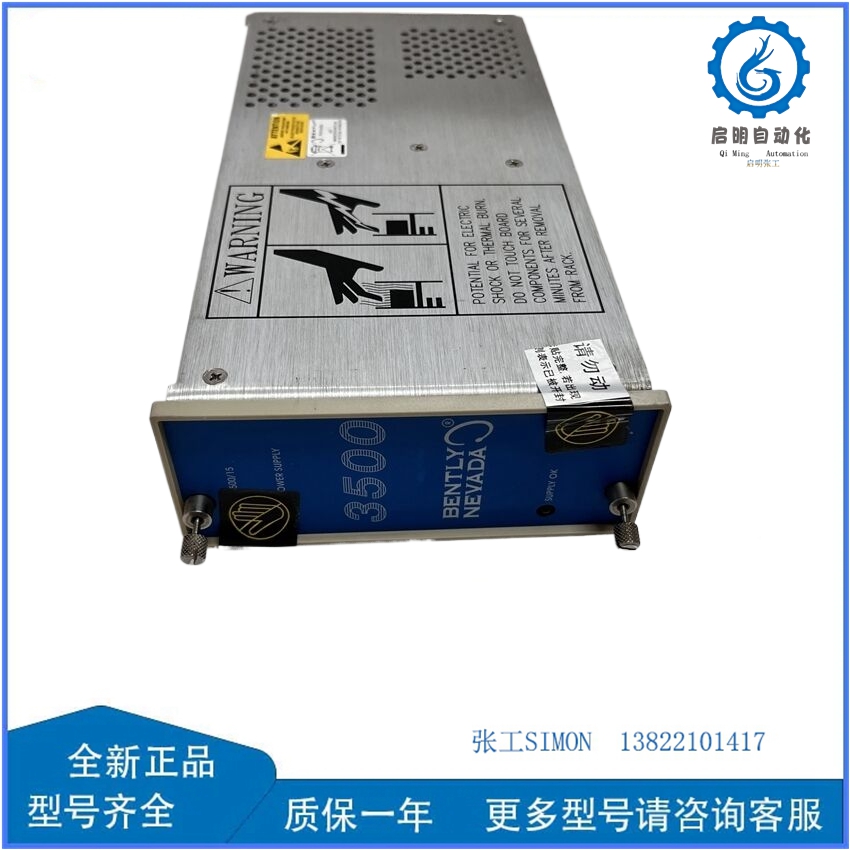

BENTLY 3500/15 127610-01 模块是Bently Nevada（现为Baker Hughes旗下品牌）3500系列机械保护与监测系统中的关键组件，主要用于电源供应与系统冗余管理。以下是关于该模块的详细解析：

1. 模块基本信息

• 型号：3500/15 127610-01
• 系列：Bently Nevada 3500系列（专为旋转机械振动、位移、速度监测设计）
• 功能定位：电源模块（Power Supply Module），为整个3500机架提供稳定电力，并支持冗余配置以提高系统可靠性。
• 应用场景：
  • 汽轮机、发电机、压缩机、风机等旋转机械的状态监测与保护。
  • 石油、化工、电力、冶金等行业的关键设备安全运行。

2. 核心功能

• 电源供应：
  • 将外部交流电（如110V/220V AC）转换为3500系统所需的直流电（通常为24V DC或±12V DC）。
  • 为机架内的其他模块（如振动监测模块、键相模块、继电器模块等）供电。
• 冗余支持：
  • 支持双电源冗余配置（需两个3500/15模块并联运行），当主电源故障时，备用电源自动接管，确保系统不间断运行。
• 电源监控：
  • 实时监测输入电压、输出电压及电流，并通过系统总线向操作员站（如System 1软件）报警（如过压、欠压、过流）。
• 隔离与抗干扰：
  • 提供电气隔离，减少外部电磁干扰（EMI）对系统的影响。

3. 技术参数

• 输入电压：
  • 85-264V AC（47-63Hz），适应全球电网标准。
• 输出电压：
  • 主输出：+24V DC（用于监测模块供电）。
  • 辅助输出：±12V DC（用于特定信号调理电路）。
• 输出功率：
  • 典型值：每个模块支持满载功率约100W（具体取决于配置）。
  • 冗余模式下，两个模块共同承担负载，单个模块故障时剩余模块需满足系统总功率需求。
• 工作温度：
  • 0-50℃（连续运行），需安装在通风良好的机柜内。
• 防护等级：
  • IP20（机柜内安装），符合工业环境要求。
• 尺寸与安装：
  • 标准3500机架尺寸（高度：1U；宽度：全宽或半宽，需确认具体设计）。
  • 支持热插拔，便于在线更换。

4. 安装与配置

• 硬件安装：
  1. 将模块插入3500机架的指定插槽（通常位于机架底部或顶部，靠近电源输入）。
  2. 连接外部交流电源线至模块的输入端子（L1/N/PE）。
  3. 若需冗余，重复步骤1-2安装第二个模块，并通过机架背板实现电气连接。
  4. 确保机柜接地良好，减少噪声干扰。
• 软件配置：
  • 通过Bently Nevada的3500 Rack Configuration Software或System 1软件进行参数设置：
    • 定义电源模块的主/备角色（冗余模式下）。
    • 设置电压报警阈值（如过压26.4V DC、欠压21.6V DC）。
    • 配置电源监控通道，关联至系统报警组。

5. 常见问题与维护

• 故障现象：
  • 电源无输出：检查输入电压是否正常、保险丝是否熔断、模块指示灯状态（如POWER LED是否亮）。
  • 冗余失效：确认两个模块的固件版本一致、机架背板连接可靠。
  • 电压波动：检查负载是否过载、输入电源质量（如谐波含量）。
• 维护建议：
  • 定期清洁模块表面灰尘，避免散热不良。
  • 每2年检查电解电容（若模块含此类元件）的寿命，必要时更换。
  • 备份机架配置文件，便于快速恢复。

6. 替代型号与兼容性

• 若127610-01停产，Bently Nevada可能提供替代型号（如3500/15-XX系列），需确认：
  • 输出功率是否满足现有系统需求。
  • 物理尺寸与安装方式是否匹配（如全宽/半宽模块）。
  • 固件版本与System 1软件兼容性。

7. 资源获取

• 官方文档：
  • 联系Bently Nevada技术支持或访问Baker Hughes官网下载：
    • 《3500/15 Power Supply Module Installation and Operation Manual》。
    • 《3500 Series Mechanical Protection System Reference Manual》。
• 第三方资源：
  • 工业自动化论坛（如ControlGlobal、Eng-Tips）可能有用户经验分享。
  • 参加Bently Nevada举办的培训课程（如3500系统维护与故障排除）。

8. 注意事项

• 防静电操作：安装或更换模块时需佩戴防静电手环，避免损坏电子元件。
• 合规性：确保模块符合当地电气安全标准（如CE、UL认证）。
• 库存管理：建议储备关键备件（尤其是冗余配置中的备用模块），避免因停产导致维修延误。

9. 示例应用场景

• 汽轮机监测：在某电厂汽轮机监测系统中，两个3500/15模块为机架内的3500/42振动监测模块、3500/53转速模块供电，并通过冗余配置确保在单个电源故障时系统仍能记录振动数据并触发保护动作。

如需更精确的信息（如接线图、详细参数），建议直接联系Bently Nevada授权代理商或查阅官方技术手册。
