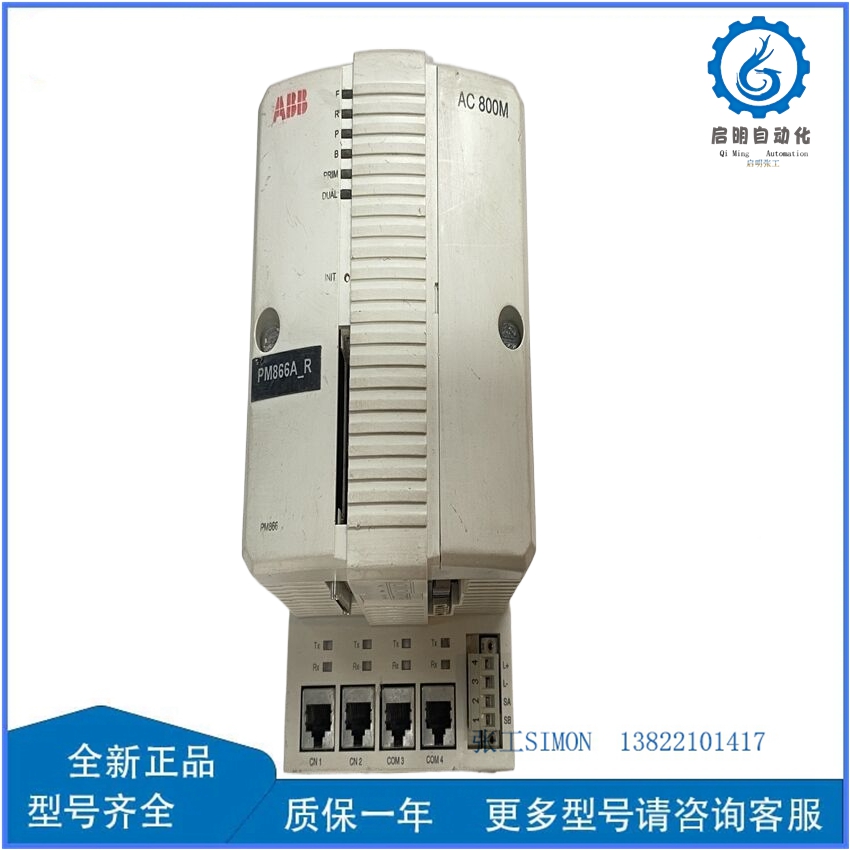

PM866K01 3BSE050198R1 ABB 800xA系统
ABB的PM866K01 (3BSE050198R1)是ABB 800xA系统中的一款高性能控制器模块，属于AC 800M控制器系列，广泛应用于工业自动化领域，如电力、石化、冶金、造纸等行业的过程控制和逻辑控制。以下是其详细解析：
1. 产品定位与核心功能
- 控制器角色：作为ABB 800xA系统的核心控制单元，负责执行用户程序、处理I/O数据、实现控制逻辑，并与其他系统组件（如操作员站、工程师站、通信模块）通信。
- 典型应用场景：
- 过程控制（如温度、压力、流量调节）。
- 顺序控制（如生产线逻辑、设备启停）。
- 安全仪表系统（需配合安全模块使用）。
- 集成到分布式控制系统（DCS）或可编程逻辑控制器（PLC）架构中。
2. 技术规格与特性
- 硬件参数：
- 处理器：高性能RISC架构处理器（具体型号可能随版本更新，如早期使用PowerPC，后期可能升级）。
- 内存：
- 程序内存：通常为数MB至数十MB（具体需参考手册，支持用户程序存储）。
- 数据内存：用于存储过程变量、历史数据等。
- I/O容量：
- 通过扩展模块支持数千点I/O（具体取决于配置的I/O模块类型和数量）。
- 支持数字量（DI/DO）、模拟量（AI/AO）、脉冲量、热电阻/热电偶等信号。
- 通信接口：
- 以太网端口：至少1个，用于连接800xA系统网络（如Control Network或System Network）。
- 串行接口：可能支持RS232/RS485（用于调试或连接旧设备）。
- 冗余支持：可通过双控制器热备实现高可用性（需配置冗余模块和软件）。
- 性能指标：
- 扫描周期：典型值为毫秒级（具体取决于程序复杂度，可优化至10ms以内）。
- 实时性：满足工业自动化对实时控制的要求（如IEC 61131-3标准）。
- 可靠性：工业级设计，适应-20℃至+60℃环境温度，抗振动、防尘、防电磁干扰。
- 软件支持：
- 编程环境：使用ABB的Control Builder（基于IEC 61131-3标准，支持梯形图、功能块图、结构化文本等语言）。
- 操作系统：嵌入式实时操作系统（如VxWorks或ABB专用OS），确保任务调度和资源管理的确定性。
3. 型号解析
- PM866K01：
- PM：表示AC 800M控制器系列。
- 866：可能代表控制器型号或性能等级（如处理能力、内存容量）。
- K01：可能指硬件版本或配置选项（如是否包含特定接口或功能）。
- 3BSE050198R1：
- 3BSE：ABB内部产品系列代码。
- 050198：产品唯一标识号。
- R1：版本号（表示第一版，后续可能有R2、R3等更新）。
4. 应用案例
- 电力行业：
- 用于发电厂锅炉控制、汽轮机调速、发电机励磁系统。
- 集成到变电站自动化系统中，实现保护、测量、控制一体化。
- 石化行业：
- 控制反应釜温度、压力，实现连续生产过程的稳定运行。
- 配合安全仪表系统（SIS），实现紧急停车（ESD）功能。
- 冶金行业：
- 用于高炉、转炉、连铸机的自动化控制，提高生产效率和产品质量。
5. 选型与配置建议
- 明确需求：
- 确定控制点数（I/O数量）、控制逻辑复杂度、实时性要求。
- 评估是否需要冗余设计、安全功能（如SIL认证）或特殊通信协议支持。
- 扩展模块选择：
- 根据信号类型选择数字量、模拟量、温度、脉冲等I/O模块。
- 考虑通信模块（如Profibus、Modbus、Fieldbus）以连接第三方设备。
- 兼容性验证：
- 确保模块与现有800xA系统版本兼容（如软件版本、固件版本）。
- 参考ABB的Hardware Compatibility List (HCL)获取详细兼容性信息。
6. 维护与技术支持
- 日常维护：
- 定期检查控制器状态指示灯（如运行、故障、通信指示灯）。
- 监控CPU负载、内存使用率等性能指标。
- 故障排查：
- 使用Control Builder的在线诊断功能定位程序或硬件问题。
- 参考ABB的Fault Codes手册解读错误代码。
- 固件升级：
- 通过ABB官方渠道获取最新固件，按指导流程升级以修复漏洞或提升性能。
7. 注意事项
- 安全认证：若用于安全关键应用，需确认模块是否通过SIL认证（如SIL2/SIL3）。
- 备件管理：建议储备关键备件（如冗余控制器、电源模块）以缩短故障恢复时间。
- 培训支持：确保操作人员接受ABB官方培训，熟悉控制器编程、调试和维护流程。
如需更详细的技术手册、接线图或配置指南，建议联系ABB当地销售代表或访问ABB官网获取支持。
