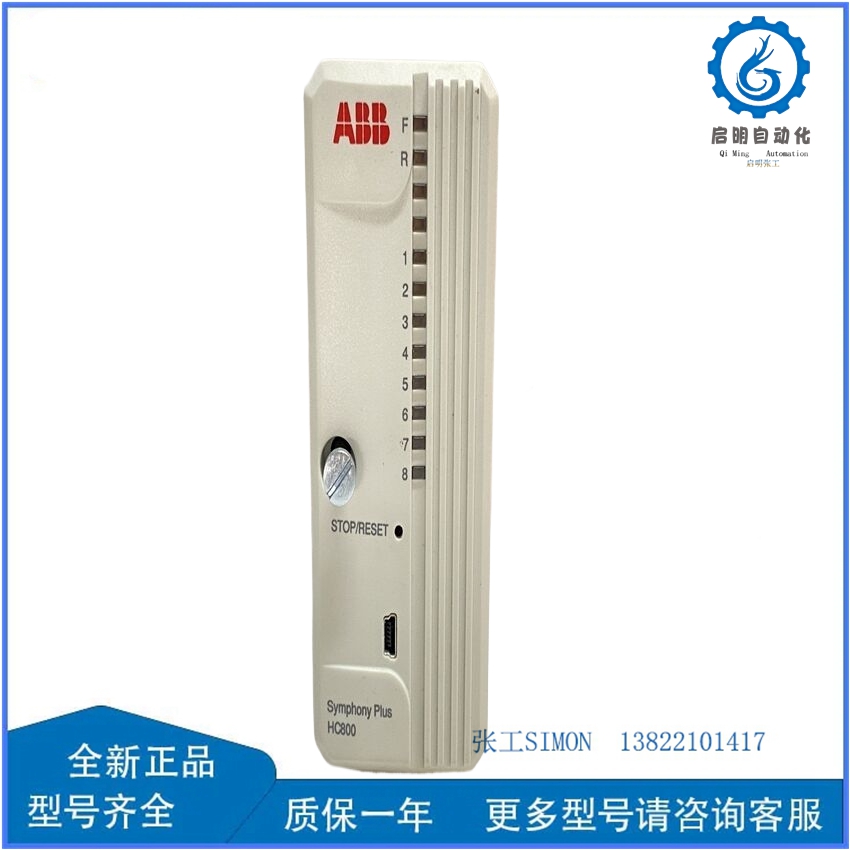

ABB HC800 模块
ABB HC800 模块是ABB公司推出的一款高性能、模块化工业控制器，属于其Industrial IT 800xA系统或Freelance分布式控制系统的核心组件之一。该模块专为过程控制和工厂自动化设计，具备高可靠性、灵活扩展和强大的通信能力，广泛应用于能源、化工、制药、冶金等行业。以下是关于HC800模块的详细解析：
一、模块概述
- 定位：HC800是ABB的中高端控制器，支持分布式控制架构，可独立运行或作为大型系统（如800xA）的子站。
- 核心特点：
- 模块化设计：支持热插拔，便于维护和扩展。
- 冗余配置：可选双控制器冗余，提高系统可用性。
- 多协议支持：兼容多种工业网络（如EtherNet/IP、PROFIBUS、Modbus等）。
- 高性能处理：基于高性能处理器，满足复杂控制算法需求。
二、主要功能
- 过程控制
- 支持连续控制（PID调节）、逻辑控制（顺序控制）和批量控制。
- 内置标准算法库（如温度、压力、流量控制模块），简化编程。
- 数据采集与处理
- 高精度模拟量输入（如16位AD转换），支持热电偶、RTD等信号。
- 数字量输入/输出（I/O）点数灵活配置（通常从几十点到上千点）。
- 通信与集成
- 通过EtherNet/IP或PROFIBUS-DP连接上位机（如HMI、SCADA系统）。
- 支持OPC UA协议，实现跨平台数据交互。
- 可与ABB变频器、电机保护装置等设备无缝集成。
- 安全功能
- 符合IEC 61508安全标准，支持功能安全（如SIL2/SIL3认证选项）。
- 内置安全继电器输出，用于紧急停机（E-Stop）等场景。
三、技术参数（典型型号）
| 参数 | 描述 |
|---|---|
| 处理器 | 高性能ARM或Intel x86架构，主频≥1GHz |
| 内存 | 标配256MB RAM，可扩展至1GB；Flash存储≥512MB |
| I/O容量 | 支持本地I/O模块扩展（如AI/AO/DI/DO），最大点数取决于具体配置 |
| 通信接口 | 2×10/100Mbps以太网口（支持冗余），可选PROFIBUS-DP、Modbus RTU/TCP等端口 |
| 工作环境 | 工作温度：-20℃~+60℃；湿度：5%~95% RH（无凝露）；防护等级：IP20 |
| 电源 | 24V DC（18-32V DC宽电压输入），支持冗余电源模块 |
四、典型应用场景
- 能源行业
- 发电厂（如锅炉控制、汽轮机调节）。
- 电网自动化（如变电站监控、分布式能源管理）。
- 化工与制药
- 反应釜温度/压力控制、配方管理。
- 洁净室环境监控（如温湿度、压差调节）。
- 冶金与矿山
- 高炉控制、连铸机同步控制。
- 皮带输送机保护与速度监测。
- 水处理
- 污水处理厂（如曝气控制、加药系统）。
- 饮用水净化（如氯含量调节、pH值控制）。
五、选型与配置建议
- 明确需求
- 确定控制点数（AI/AO/DI/DO）、通信协议及安全等级要求。
- 评估是否需要冗余配置（如控制器、电源、网络）。
- 兼容性验证
- 确保HC800模块与现有系统（如800xA、Freelance）版本兼容。
- 检查I/O模块型号是否支持目标信号类型（如4-20mA、0-10V）。
- 扩展性考虑
- 预留20%-30%的I/O余量，应对未来产能扩张。
- 选择支持热插拔的模块，减少停机时间。
六、维护与故障排除
- 日常检查
- 监控模块状态指示灯（如RUN、ERROR、COM等），确认运行正常。
- 定期备份控制程序和配置参数。
- 常见问题处理
- 通信中断：检查网线、IP地址配置及交换机状态。
- I/O信号异常：验证传感器/执行器电源、接线及模块校准。
- 控制器重启：检查电源稳定性及散热条件（如风扇是否堵塞）。
- 固件升级
- 通过ABB System 800xA或Freelance Engineering软件进行固件更新，修复漏洞并提升性能。
七、资源获取
- 官方文档：访问ABB官网下载HC800的用户手册、技术规格书及编程指南。
- 软件工具：使用ABB Control Builder或Freelance Operations进行组态与调试。
- 技术支持：联系ABB授权服务商或通过其Customer Portal提交技术问题。
- 培训课程：参加ABB官方培训（如“HC800系统配置与维护”），提升实操能力。
八、对比与替代方案
- 与西门子S7-1500对比：
HC800在冗余设计和安全功能上更具优势，而S7-1500在生态兼容性（如TIA Portal）和成本上可能更优。 - 与罗克韦尔ControlLogix对比：
HC800更适合过程控制场景，而ControlLogix在离散制造和运动控制领域表现更强。
总结：ABB HC800模块凭借其模块化设计、高可靠性和强大的通信能力，成为工业自动化领域的优选方案。通过合理选型和定期维护，可显著提升系统稳定性和生产效率。
