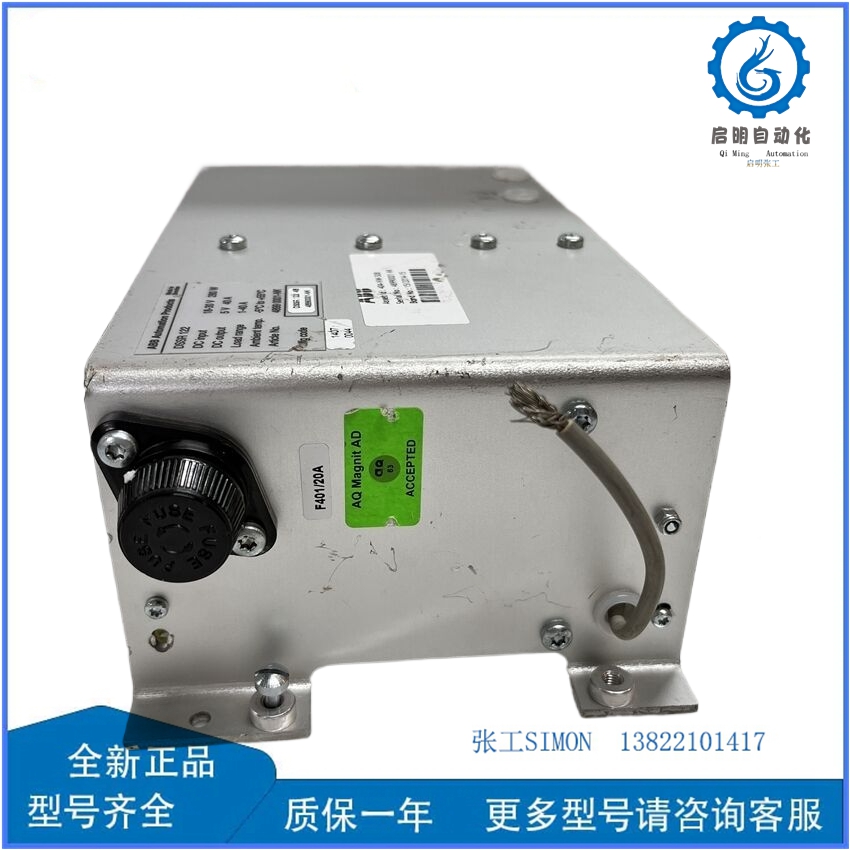

ABB DSSR122 48990001-NK 模块

ABB DSSR122 48990001-NK 模块是ABB集团生产的一款高性能数字式同步继电器模块，主要用于电力系统中的同步检查与控制，确保发电机或电网在并网时满足严格的同步条件。以下是关于该模块的详细介绍：

1. 基本概述

• 品牌与型号：ABB DSSR122，部件编号 48990001-NK。
• 功能定位：作为同步检查继电器，用于监测发电机与电网之间的电压、频率和相位差，确保并网操作安全可靠。
• 应用场景：广泛应用于水电站、火电站、核电站及变电站的发电机并网、环网并联、线路解列/并列等场景。

2. 核心功能

• 同步条件检测：
  • 电压差检测：比较发电机与电网的电压幅值，确保在允许范围内（通常±5%~10%）。
  • 频率差检测：监测两者频率差异，防止因频率不同步导致的冲击电流。
  • 相位差检测：精确测量相位角差，确保相位一致（通常允许±10°以内）。
• 逻辑控制输出：
  • 提供干接点或湿接点输出，用于控制断路器合闸或触发报警信号。
  • 支持多组同步条件组合逻辑（如“与”/“或”关系）。
• 自检与故障诊断：
  • 模块内置自检功能，可监测内部电路状态。
  • 通过LED指示灯或通信接口反馈运行状态及故障信息。

3. 技术参数

• 输入信号：
  • 电压输入：三相或单相，额定电压范围（如100V~240V AC）。
  • 频率范围：45Hz~65Hz（适应50Hz/60Hz系统）。
• 输出特性：
  • 接点容量：通常为250V AC/30V DC，5A（具体以手册为准）。
  • 响应时间：毫秒级，确保快速动作。
• 环境适应性：
  • 工作温度：-20°C~+60°C（工业级设计）。
  • 防护等级：IP20（机架安装）或更高（根据安装方式）。
• 通信接口：
  • 支持Modbus、IEC 61850等协议（部分型号），便于集成到SCADA系统。

4. 典型应用

• 发电机并网：在水电站、火电站中，确保发电机与电网同步后合闸，避免非同期冲击。
• 环网并联：在电网解列后重新并列时，检查两侧系统同步状态。
• 线路投切：在解列或并列线路时，验证两端电压、频率、相位一致性。
• 备用电源自动投入（ATS）：在市电与柴油发电机切换时，确保同步条件满足。

5. 优势特点

• 高精度检测：采用数字信号处理技术，同步条件判断精度高。
• 可靠性高：ABB品牌保障，适用于关键电力设备保护。
• 灵活配置：支持参数自定义（如电压差、频率差阈值），适应不同系统需求。
• 易于集成：提供标准通信接口，可与现有监控系统无缝对接。

6. 选购与注意事项

• 型号确认：确保部件编号 48990001-NK 与需求一致，避免误购。
• 参数匹配：根据系统电压等级、频率范围选择合适型号。
• 安装环境：考虑温度、湿度、振动等因素，选择防护等级匹配的模块。
• 认证要求：确认模块符合当地电力标准（如IEC、GB、IEEE等）。
• 技术支持：ABB提供全球技术支持，可获取详细手册、接线图及调试指导。

7. 替代方案

若DSSR122模块停产或需更高性能，可考虑：

• ABB REF615系列：集成同步检查与过流保护功能。
• 西门子7SJ82：支持同步检查及电压/频率保护。
• GE Multilin SR745：高性能同步继电器，适用于复杂电网场景。

8. 维护与故障排除

• 定期自检：通过模块自检功能或外部测试设备验证性能。
• LED状态指示：根据指示灯颜色（如绿/红）判断运行状态。
• 常见故障：
  • 无同步信号：检查电压输入接线及传感器状态。
  • 频繁误动：调整同步条件阈值或检查系统参数漂移。
  • 通信中断：验证通信线路及协议配置。

如需更详细的技术文档（如接线图、参数设置指南），建议联系ABB官方或授权代理商获取。
